CNCDMN-200A CNC數控銅排銑角機 | 台灣電力匯流排導角修邊機 | 變壓器銅條精密加工
Classification :
PRODUCT DETAILS
CNCMN-200A CNC 匯流排倒角加工機
本機台為專業的匯流排加工設備，主要功能是對銅排及鋁排的端面進行高精度倒角（圓弧）切削處理。
▲ 龍門式機械結構，設計簡潔，運作穩定，具備優異的結構剛性。
▲ 配置六工位自動換刀系統，實現生產自動化。
▲ 採用國際標準 BT40 刀把，換刀便捷，高剛性且切削精度極佳。
▲ 五軸連動 CNC 控制系統，操作直覺，維護保養簡單。
▲ 人機介面設計，操作邏輯清晰，易於上手。
| No. | 技術參數 | 單位 | 數值 | No. | 技術參數 | 單位 | 數值 |
|---|---|---|---|---|---|---|---|
| 1 | 主軸最高轉速 | r/min | 6000 | 2 | 主馬達功率 | KW | 3.7 |
| 3 | X軸最大行程 | mm | 525 | 4 | X軸最大速度 | m/min | 15 |
| 5 | X軸定位精度 | mm | ±0.08 | 6 | X軸最大行程 | mm | 500 |
| 7 | Y軸最大速度 | m/min | 15 | 8 | Y軸定位精度 | mm | ±0.08 |
| 9 | Z軸最大行程 | mm | 130 | 10 | Z軸定位精度 | mm | ±0.05 |
| 11 | 可加工工件長度 | mm | 150-6000 | 12 | 可加工工件寬度 | mm | 30-200 |
| 13 | 可加工工件厚度 | mm | 4-16 | 14 | 設備尺寸 | mm | 2260×1580×2100 |
控制方式
| No. | 技術參數 | 單位 | 數值 | No. | 技術參數 | 單位 | 數值 |
|---|---|---|---|---|---|---|---|
| 1 | CNC 控制軸數 | PC | 5 | 2 | X軸伺服馬達功率 | KW | 2 |
| 3 | Y軸伺服馬達功率 | KW | 2 | 4 | Z軸伺服馬達功率 | KW | 1 |
| 5 | 氣源壓力 | MPa | 0.6-0.8 | 6 | 液壓泵馬達功率 | KW | 2 |
| 7 | 總功率 | KW | 12 | ||||
資訊：
1. 主要用途：

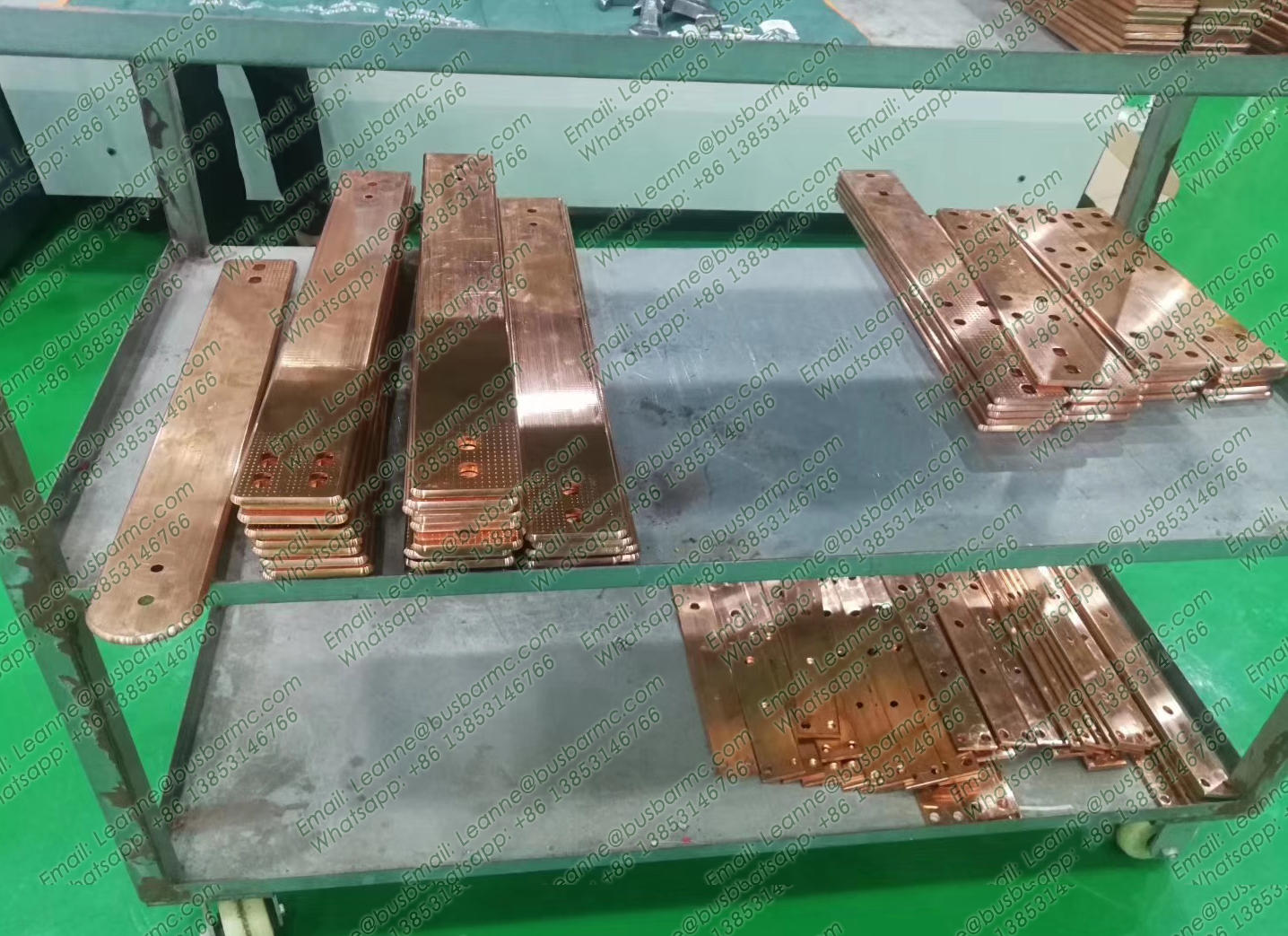

本機台主要用於銅排端面的圓弧成型加工，適用於厚度 4-16mm、寬度 30-200mm 之銅鋁匯流排的倒角、圓弧銑削及各類端面加工，結構簡單且易於操作維護。
2. 控制方式：

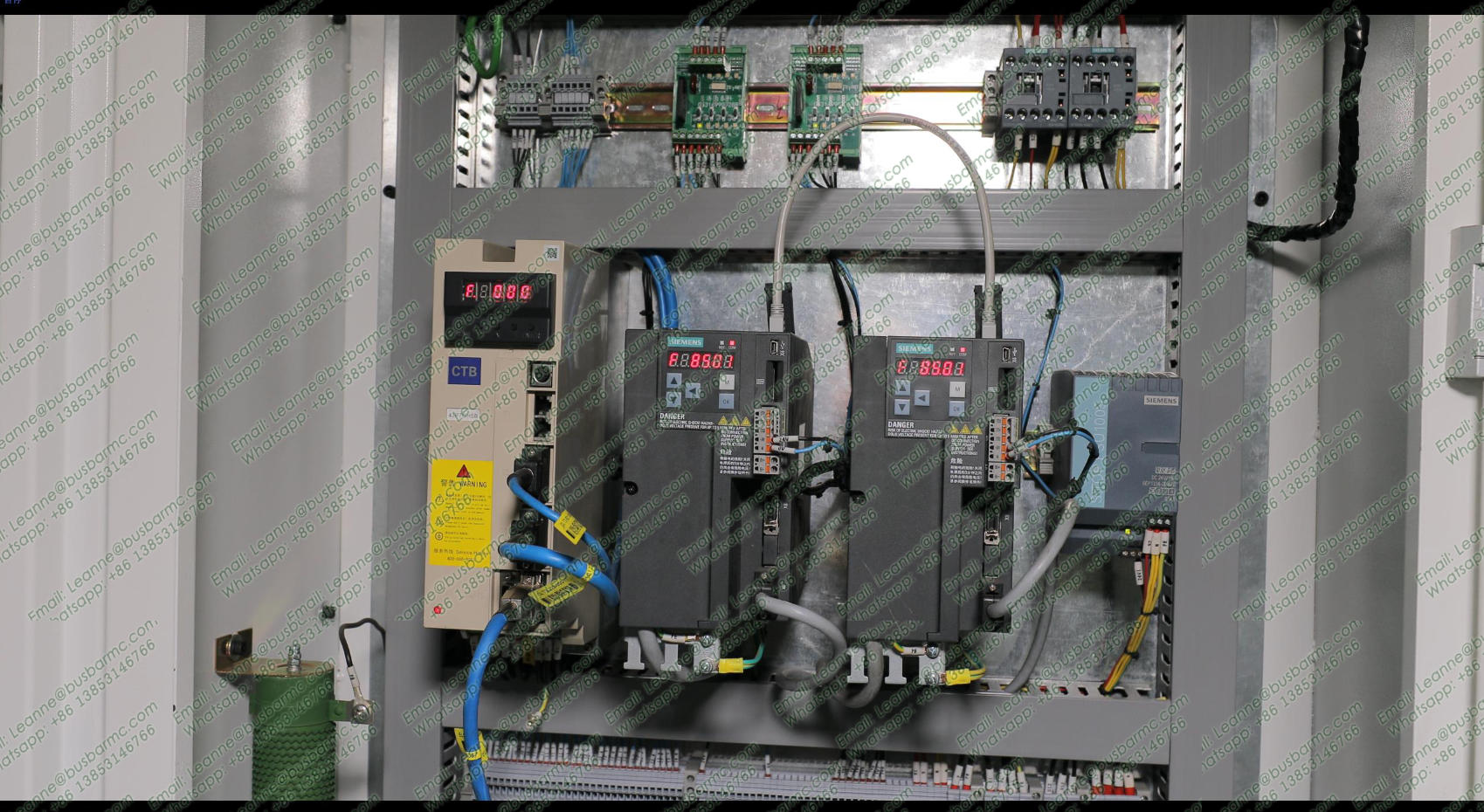

電氣控制採用五軸 CNC 數控系統，透過主軸馬達與伺服馬達進行自動送料與切削作業，工具的夾緊與鬆開則由氣動系統精準控制。

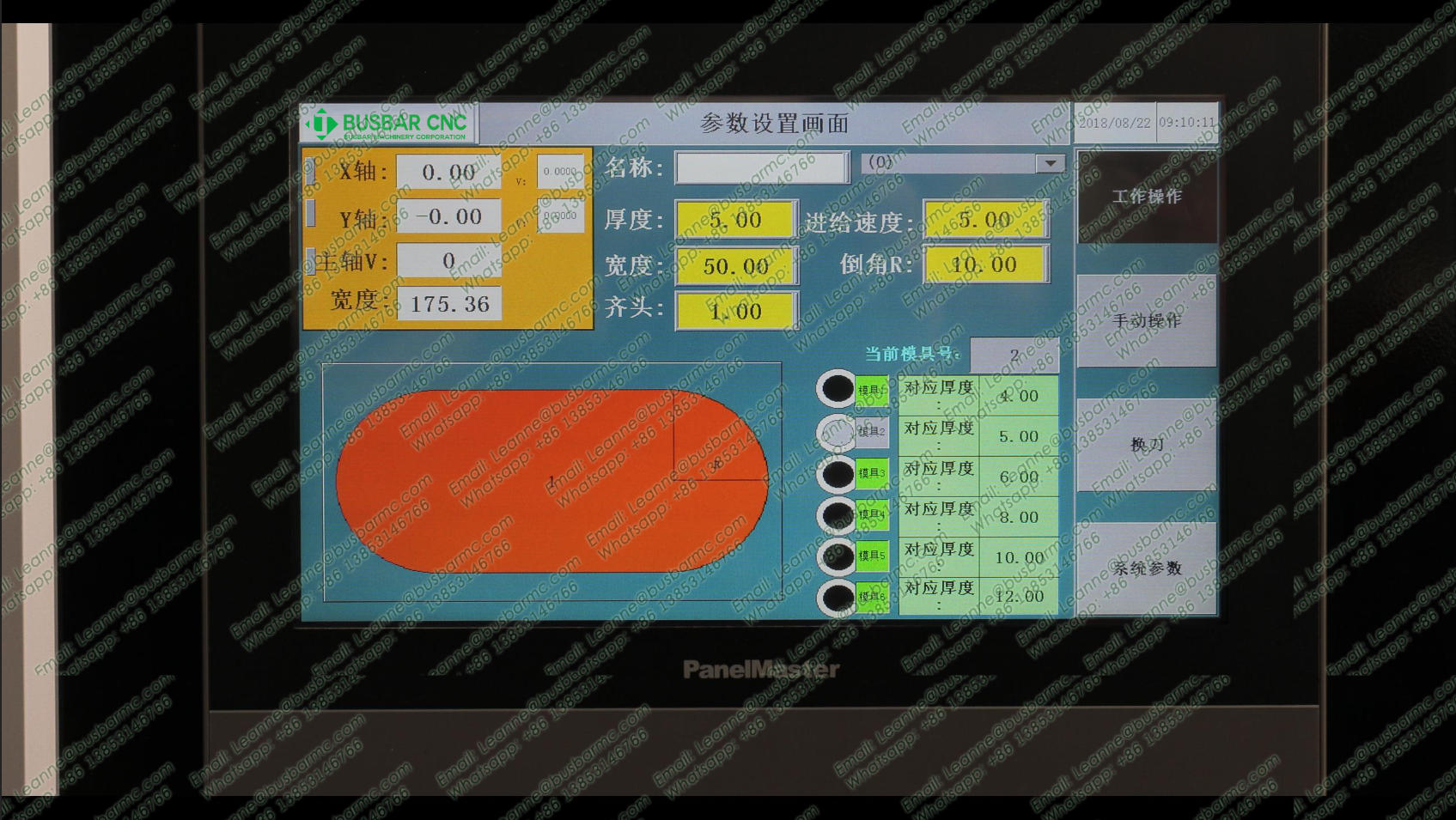

系統配備 10.4 吋 LCD 顯示器，可即時監控設備運作狀態。支援多樣化功能，包含工作排程儲存、產量計數、製程模擬以及手動線上編程，大幅提升加工效率。
3. 機械結構、優勢及操作特性：
本機台由機床工作台、龍門架、滑軌、伺服馬達、動力頭、氣壓缸、夾具裝置、氣壓系統、CNC 控制器及安全防護罩等核心組件構成。
龍門式結構採用全焊接鋼板箱型設計，具備優異的剛性與適中的重量，既能滿足主軸在重切削時對剛性的要求，亦能確保移動部件在送料時的高靈敏度反應。
採用高精度滾珠導螺桿與線性滑軌。大負載導軌的選用有效增強了全機穩定性，有效減少震動與加工噪音，從而提升工件品質與加工效率。

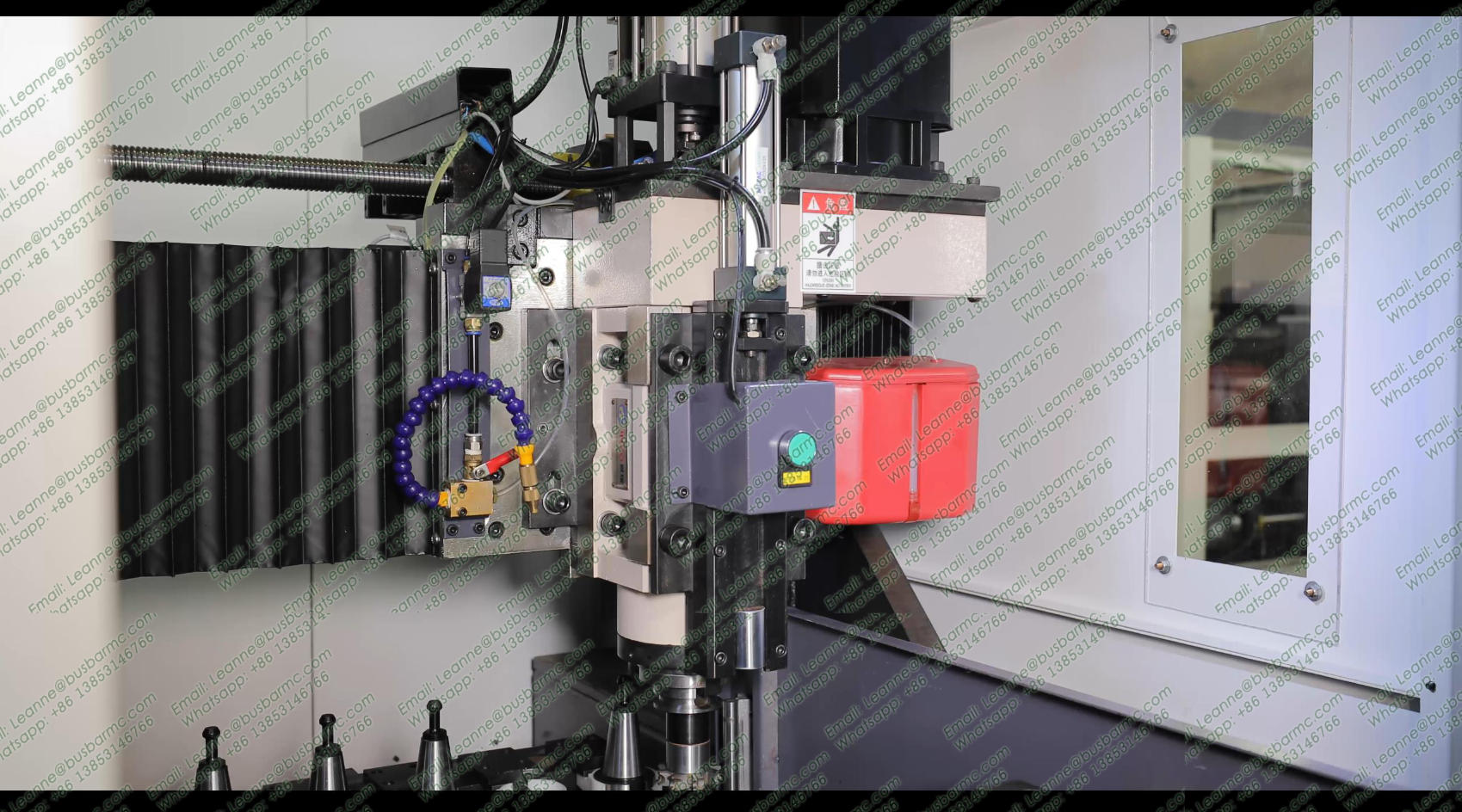

主軸採用一體式高轉速銑削主軸，配置變頻馬達與同步皮帶傳動，具備無段變速功能。傳動結構簡潔可靠，無需潤滑，冷卻效能佳，且具備極高的安裝精度與切削線速度。
工件定位採用三點定位法，並由氣壓與液壓雙重動力夾緊機構進行固定，運作順暢無衝擊，夾持力可靠且調整簡便。
Y 軸（縱向）傳動與導軌系統設有伸縮式風琴防護罩，能有效防範金屬粉塵汙染內部零件。機床配置六工位刀庫，方便常用切削工具的自動切換。
機床底部設有切屑收集槽與移動式收集車，便於金屬切屑清理，亦節省了機床佔地面積，設計簡潔實用。
本機具備自動累計運作時數功能（不可歸零），並配備可手動復位的產量統計系統。
切削刀具採用國際標準 BT40 刀把，換刀便捷，剛性高且加工精度穩定。六工位刀庫可依據匯流排厚度自動進行切換。
本機配置完善的水循環冷卻系統及自動排屑裝置。
各核心組件均選用海內外知名大廠品牌，確保設備長效運作與極高的耐用品質。
設備組件清單
主要設備組件及其供應商資訊
| NO | 名稱 | 品牌 | 數量 |
|---|---|---|---|
| 1 | 中央控制單元 (PLC) | Beckhoff, 德國 | 1 |
| 2 | 伺服馬達 | Rexroth, 德國 | 3 |
| 3 | 伺服驅動器 | Rexroth, 德國 | 3 |
| 4 | 滾珠導螺桿 | TBI, 台灣 | 3 |
| 5 | 線性滾動導軌 | Hiwin, 台灣 | 3 |
| 6 | 氣動組件 | HSBC | 1 |
| 7 | 液壓組件 | 上海豐毅 | 1 |
| 8 | 主軸單元 | 精耀 | 1 |
影片演示：台灣 匯流排加工設備 運作流程
CNCMN-200A 匯流排倒角機常見問題 (FAQ)
Q1: 這款設備的主要用途是什麼？
主要針對厚度 4–16 mm、寬度 30–200 mm 的銅排及鋁排進行端面倒角、圓弧銑削及邊緣修整加工。
Q2: 機械結構有何特點？
採用龍門式全焊接鋼板箱型結構，具備極高剛性，能確保在進行強勁切削時依然穩定。
Q3: 換刀系統如何運作？
配置六工位 inline 直列式刀庫，支援 BT40 刀把自動換刀，可依工件需求自動更換。
Q4: 控制系統功能如何？
搭載五軸 CNC 數控系統及 10.4 吋 LCD 螢幕，提供模擬加工、線上編程及產量數據管理功能。
Q5: 加工效率與安全性如何保障？
透過氣液雙重夾持技術確保穩定性，並配有全封閉防護罩與自動冷卻/排屑系統，提升整體加工安全性與生產效率，詳情可參考 CNC 匯流排倒角加工機介紹。
