全自動CNC數控銅排沖剪折一體機 | 台灣高階電力匯流排自動化鈑金加工設備廠
Classification :
PRODUCT DETAILS
產品介紹：
產品規格詳情
型號：503U-3-C
功率：3×4Kw / 3×5.5Kw
交期：7-25 天
最低訂購量 (MOQ)：1 台
認證：ISO9001:2000 / CE 歐盟認證
付款方式：T/T, L/C
品牌：LJMC
產地：中國濟南
本機配備獨立的沖孔、切斷與折彎加工單元，並採用三套獨立液壓系統設計，確保三個工位可同時運作，大幅提升生產效能。
透過伺服馬達、PLC 與智慧觸控螢幕的整合，本機可精確實現三個單元的自動化定位與加工流程。
主要功能特性：
(1) 切斷長度由伺服馬達自動控制，切口平整、無廢料、無毛邊且無塌邊現象。
(2) 沖孔作業無須畫線或製作樣板。伺服馬達自動定位沖孔座標，支援連續沖孔及多種孔徑切換，並可直接輸入座標或選用常用模板，操作便捷高效。
(3) 折彎系統具備自動計算銅排展開長度功能。透過高精度絲桿導軌控制折彎長度。系統內建多種折彎模板，支援多段式與多角度連續折彎工藝。
加工單元展示

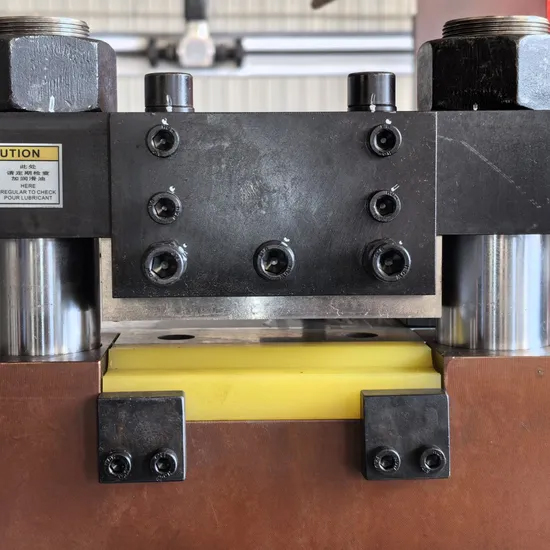

切斷單元

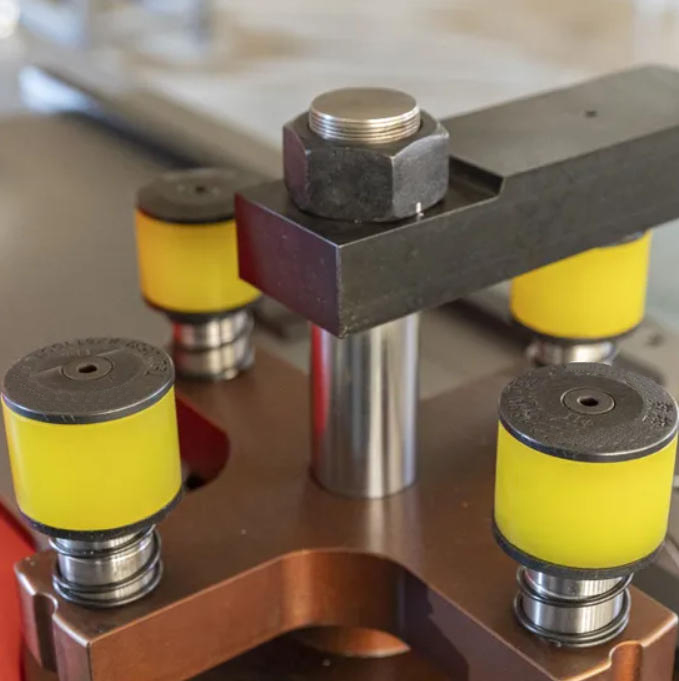

沖孔單元

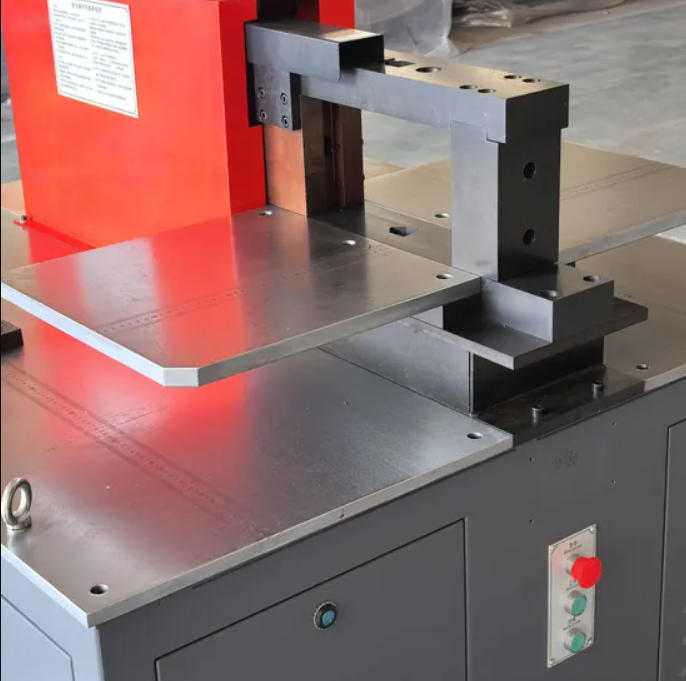

折彎單元
加工樣品展示
| 項目 | 型號 | |
| LTMC-303U-3-C | LTMC-503U-3-C | |
| 標稱壓力 (kn) | 300 | 500 |
| 沖孔直徑範圍 (mm) | Φ4.3~Φ25 | Φ4.3~Φ30 |
| 最大加工厚度 (mm) | 12 | 16 |
| 最大加工寬度 (mm) | 160 | 200 |
| 伺服軸數 | 4 | 4 |
| 沖孔 Y 軸行程 (mm) | 150 | 200 |
| 沖孔 X 軸行程 (mm) | 500 | 500 |
| 切斷 X 軸行程 (mm) | 1000 | 1000 |
| 折彎 X 軸行程 (mm) | 500 | 500 |
| 擋料精度 (mm) | 0.2 | 0.2 |
| 折彎精度 (度) | ±1° | ±1° |
| 重複折彎精度 (度) | ±0.5° | ±0.5° |
| 功率 (kw) | 3×4kw | 3×5.5kw |
| 外觀尺寸 (mm) | 1850×1650×1340 | 2015×1815×1420 |
| 總重量 (kg) | 1500 | 1900 |
熱門標籤 (Hot Tags): CNC匯流排加工機, 三合一匯流排加工機, 台灣母線加工設備, 銅排折彎機, 沖孔加工機, 母線排切斷機, CNC數控折彎機, 全自動沖孔設備, 匯流排自動化生產線, 銅鋁排加工中心, 電力設備製造商, 配電盤母線加工機, 母線加工設備供應商
LT 匯流排加工設備應用示範影片：
常見問題 (FAQ) - 專業技術支援
Q1: 此款三合一匯流排加工機具備哪些功能？
A1: 本機整合了沖孔、切斷與折彎三大功能，各單元配備獨立液壓系統，可實現同步加工，大幅縮短製程時間。
Q2: 機器支援加工哪些材質？
A2: 適用於銅排及鋁排，能處理各式配電導體，只要在機台規定的厚度與寬度範圍內皆可加工。
Q3: 各型號的最大加工能力為何？
A3: 303U-3-C 型號最大支援 12mm 厚、160mm 寬；503U-3-C 型號則最大支援 16mm 厚、200mm 寬的材料。
Q4: 是否具備自動化定位功能？
A4: 是的，透過伺服馬達、PLC 控制器與觸控螢幕，本機可自動執行沖孔座標定位、剪切長度控制與折彎角度補償。
Q5: 切斷面的品質如何？
A5: 採用伺服控制系統，切斷後的銅排斷面平整、無毛邊、無塌陷，省去後續二次打磨的程序。
Q6: 沖孔時需要畫線或預留板嗎？
A6: 無須手動畫線，系統自動定位座標，並支援連續沖孔及多種孔徑混合加工，極大提升配電盤廠的生產彈性。
Q7: 針對折彎精度與複雜形狀加工如何應對？
A7: 系統內建折彎運算程式，可自動計算展開長度，支援多段式與多角度連續折彎，滿足嚴格的電力安裝工程規範。
Q8: 設備交期與認證為何？
A8: 一般標準交期約 7-25 天，設備具備 ISO9001:2000 品質管理認證與 CE 歐盟安全認證。
