HQ600-S-8P CNC數控銅排沖孔機 | 台灣高精密電力匯流排伺服自動排樣沖孔設備
Classification :
PRODUCT DETAILS
HQ600-S-8P CNC 銅排沖孔與剪斷加工機
LTMC HQ600-S-8P 是一台高性能的 CNC 匯流排加工設備，專為自動化沖孔與剪斷作業設計。本機採用直立式模具庫架構，配置 8 組沖孔模具與 1 組剪斷模具，能確保長期加工下的上下模具同心度與穩定性。搭配高階 CNC 控制系統與 CAD/CAM 軟體整合，大幅提升電力匯流排的生產效率。若您想了解更多關於 CNC 銅排沖剪機價格 或相關設備規格，歡迎立即聯繫我們的技術團隊。
LT 匯流排自動化生產設備影片演示：

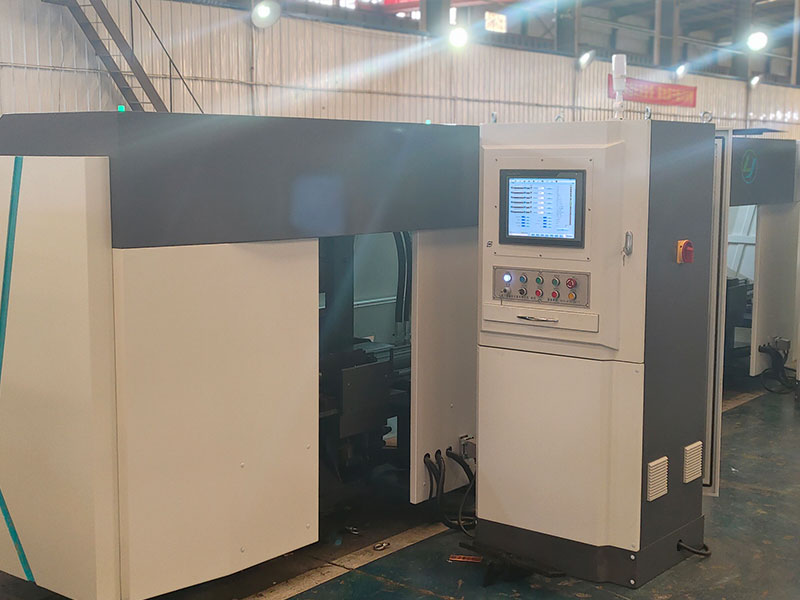

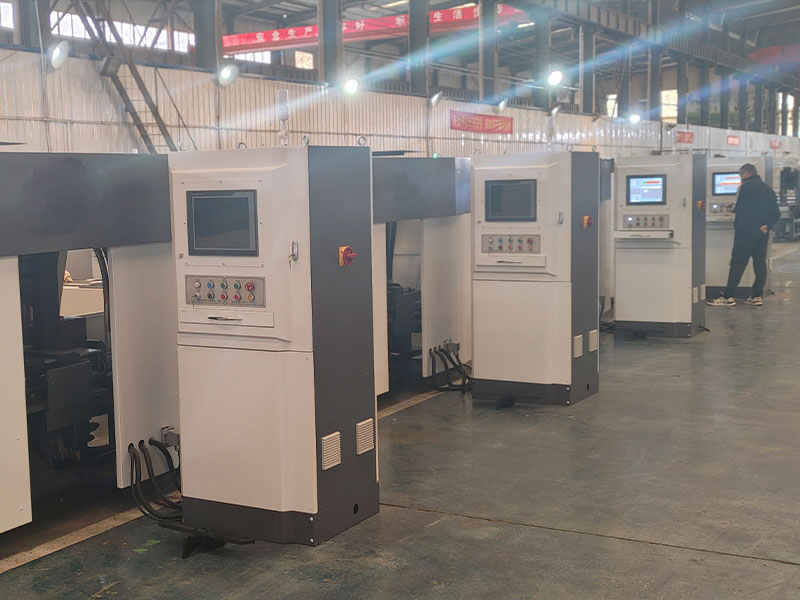

設備細節實拍圖：
HQ600-S-8P CNC 銅排沖剪機技術參數
| Model (型號) | HQ600-S-8P |
| Maximum Force (最大出力) | 600KN |
| Feeding Station Size (進料台尺寸) | 3000x500mm |
| Discharge Station Size (出料台尺寸) | 2500x500mm |
| Maximum Plate Size (最大板材尺寸) | 6000x200x15mm |
| Maximum Processing Thickness (最大加工厚度) | 15mm |
| Maximum Processing Width (最大加工寬度) | 200mm |
| Maximum Punching Diameter (最大沖孔直徑) | Ø4.3-Ø55mm |
| Maximum Number of Cutting Dies (剪斷模數量) | 1 |
| Maximum Number of Punching Dies (沖孔模數量) | 8 |
| Max.Number of Embossing Mold (壓花模數量) | 0 |
| X-Axis Maximum Travel (X軸最大行程) | 2000mm |
| X-Axis Accuracy Error (X軸精度誤差) | 0.10/500mm |
| Y-Axis Maximum Travel (Y軸最大行程) | 960mm |
| Y-Axis Accuracy Error (Y軸精度誤差) | 0.10/500mm |
| Z-Axis Maximum Travel (Z軸最大行程) | 310mm |
| X-Axis Maximum Positioning Speed (X軸最大定位速度) | 75m/min |
| Striking Cylinder Stroke (沖壓行程) | 45mm |
| Number of Control Axes (控制軸數) | 6 |
| Dimensions (LxWxH) (設備外型尺寸) | 10500x2750x1800mm |
| Weight (重量) | 6700kg |
設備功能特點
直立式單排模具庫：整合 8 組沖孔模具與 1 組剪斷模具於同一軸線，確保沖剪作業的高度同心度。在保證高效加工（40m/min）的同時，位置控制精度可達 0.1mm/500mm。
6 軸高階伺服系統：搭載 6 組伺服驅動與馬達，透過最佳化進出料行程（X1 行程 110mm / X2 行程 2000mm），使 X 軸定位速度最高達 75m/min，空載時更可達 150m/min。

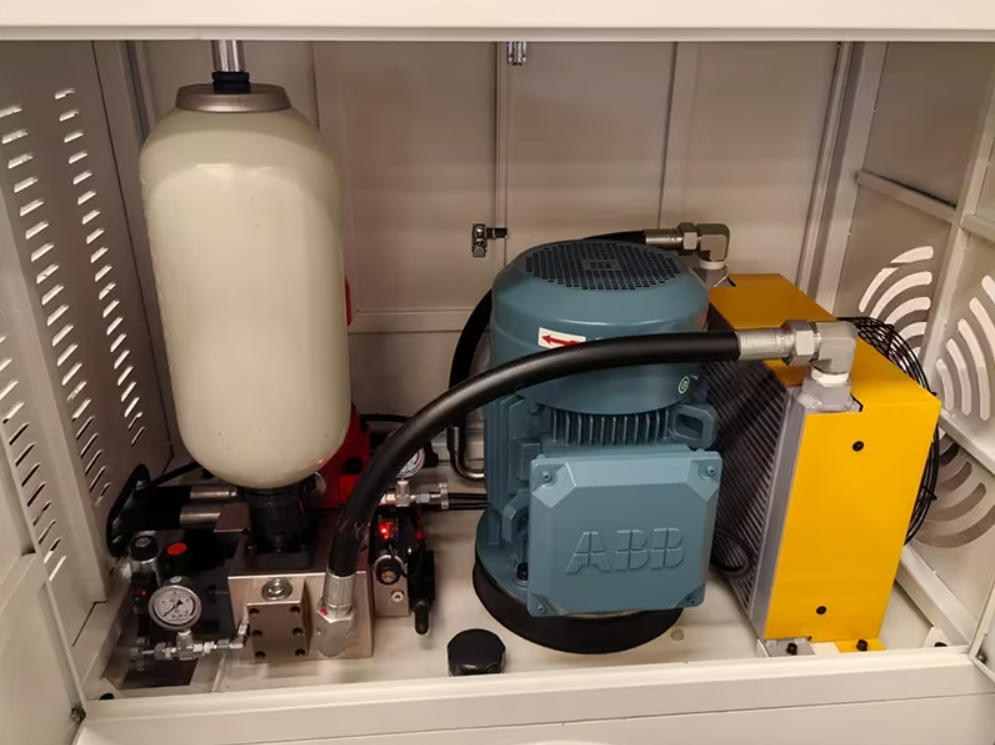

瑞士 ABB 強勁動力：配置瑞士 ABB 馬達，提供 600KN 的穩定液壓壓力，專供沖剪單元使用，確保加工品質均一。
德國 Beckhoff & Rexroth 組件：採用德國 Beckhoff 控制系統進行閉環控制，具備極高抗干擾與自適應性能，搭配 Rexroth 伺服系統，確保運作長期穩定且維護成本低廉。
HQ600-S-8P 匯流排自動沖剪機 常見問題 (FAQ)
Q1：此設備主要應用於哪些領域？
A：適用於高低壓配電盤、開關設備、匯流排槽 (Busduct)、變壓器製造及各類大型電力工程中的銅鋁排沖孔與剪斷加工。
Q2：最大能處理什麼規格的板材？
A：本機最大可處理 6000 × 200 × 15 mm 的銅排或鋁排。
Q3：這台機器的沖孔能力如何？
A：支援沖孔直徑範圍為 Ø4.3 至 Ø55 mm，並具備 8 組自動換模功能。
Q4：CNC 控制系統與 CAD/CAM 如何配合？
A：系統支援直接導入 DXF 等 CAD 檔案，進行自動化排版與程式編程，無需繁瑣人工設定，大幅縮短製程時間。
Q5：如何取得設備報價與參觀演示？
A：如需最新的規格報價、自動化產線規劃或實機加工測試，請隨時聯繫我們的 業務服務團隊。
